Alvorlige sprekker i øvre generator kryss

BAKRUNN FOR REVISJON AV TURBINAGGREGAT G10

Det ble observert endringer i høydeveis beliggenhet av akselstrengen til aggregat G10.

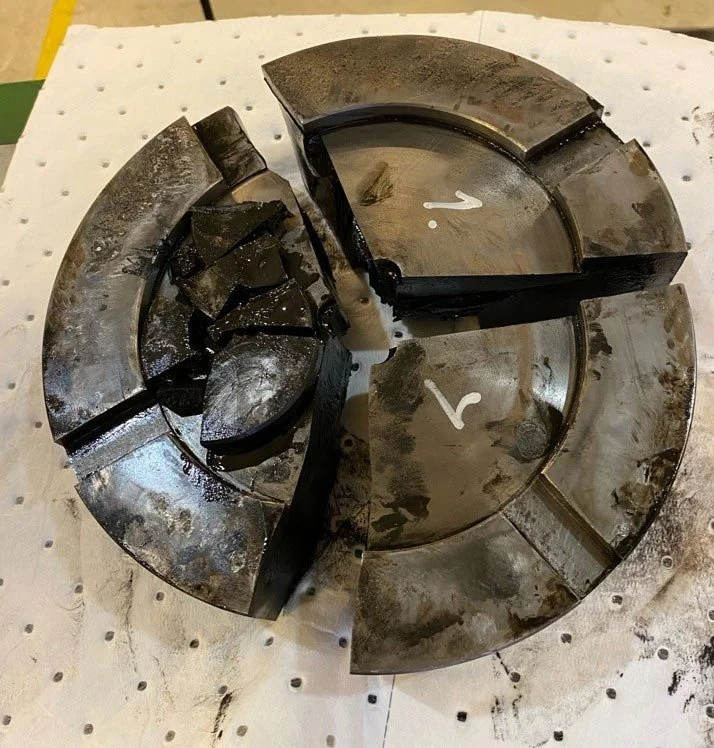

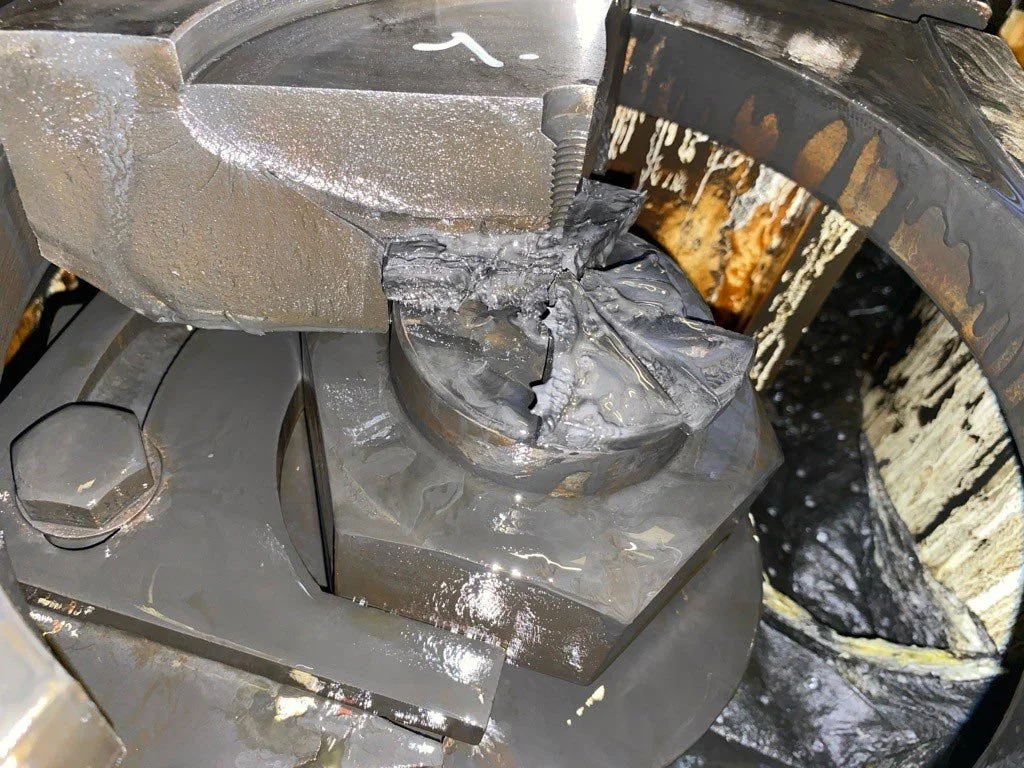

Børster mot børsteringer hadde flyttet seg oppover og at det hørtes subbing mellom rotor vifteblader og underliggende deksler.

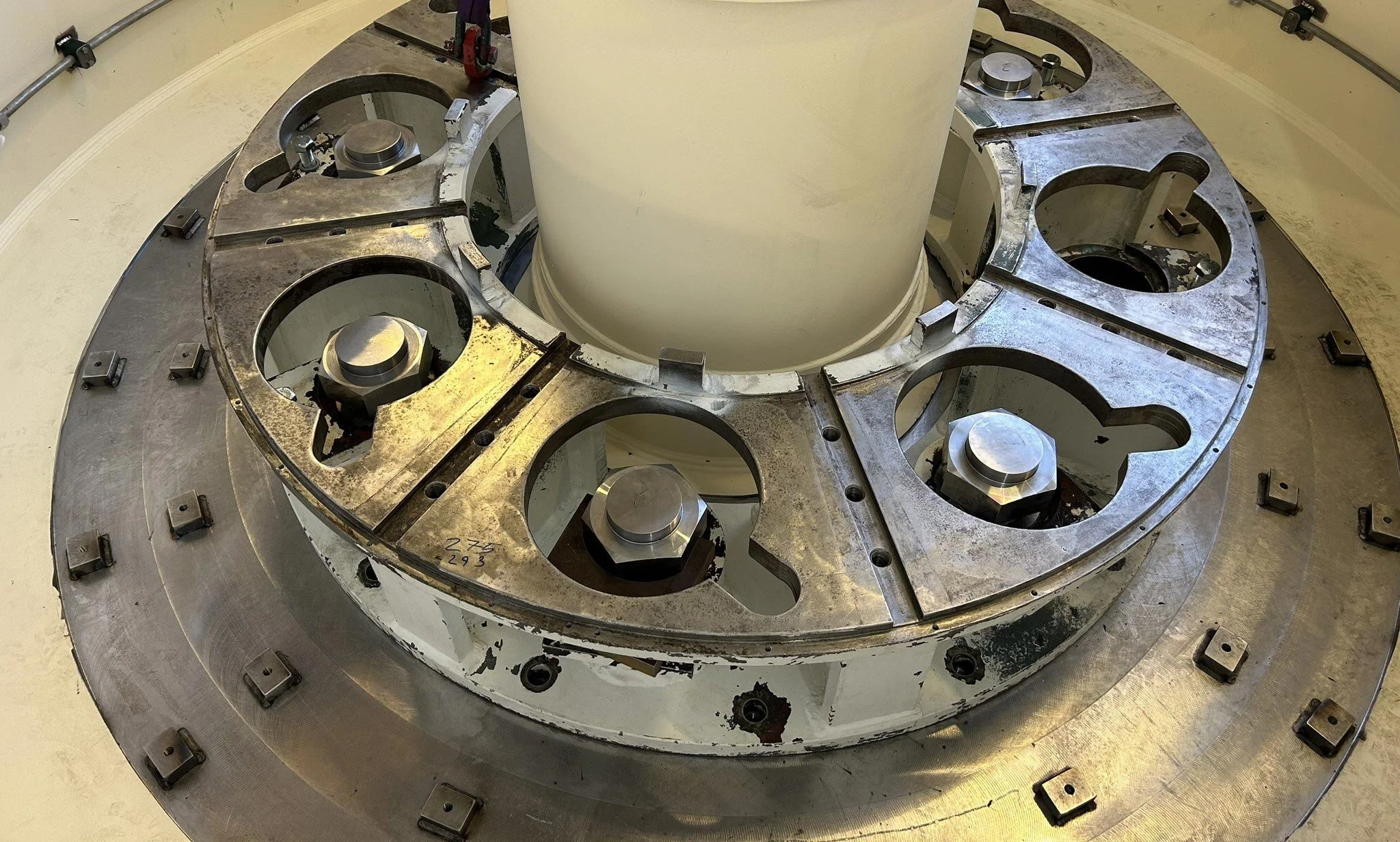

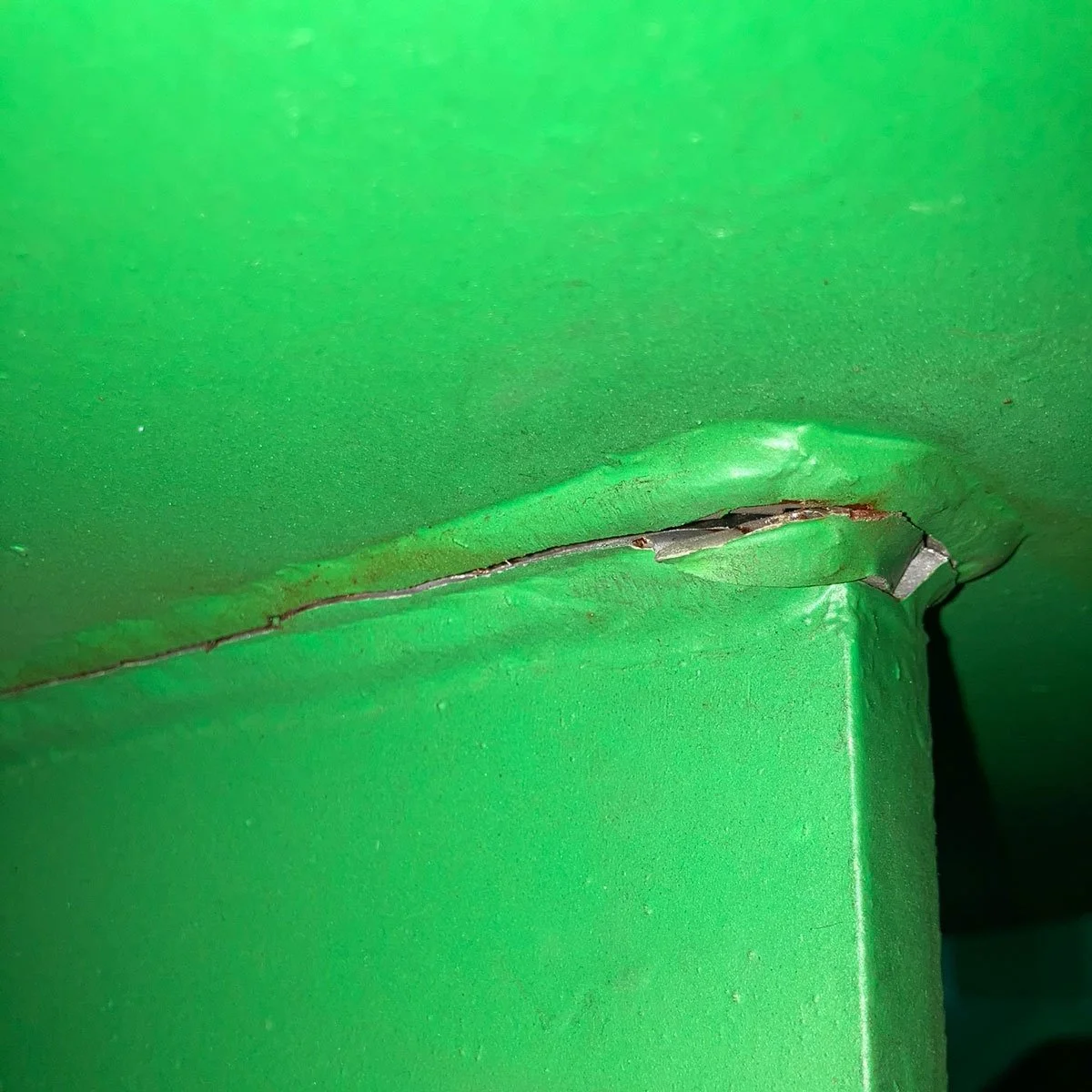

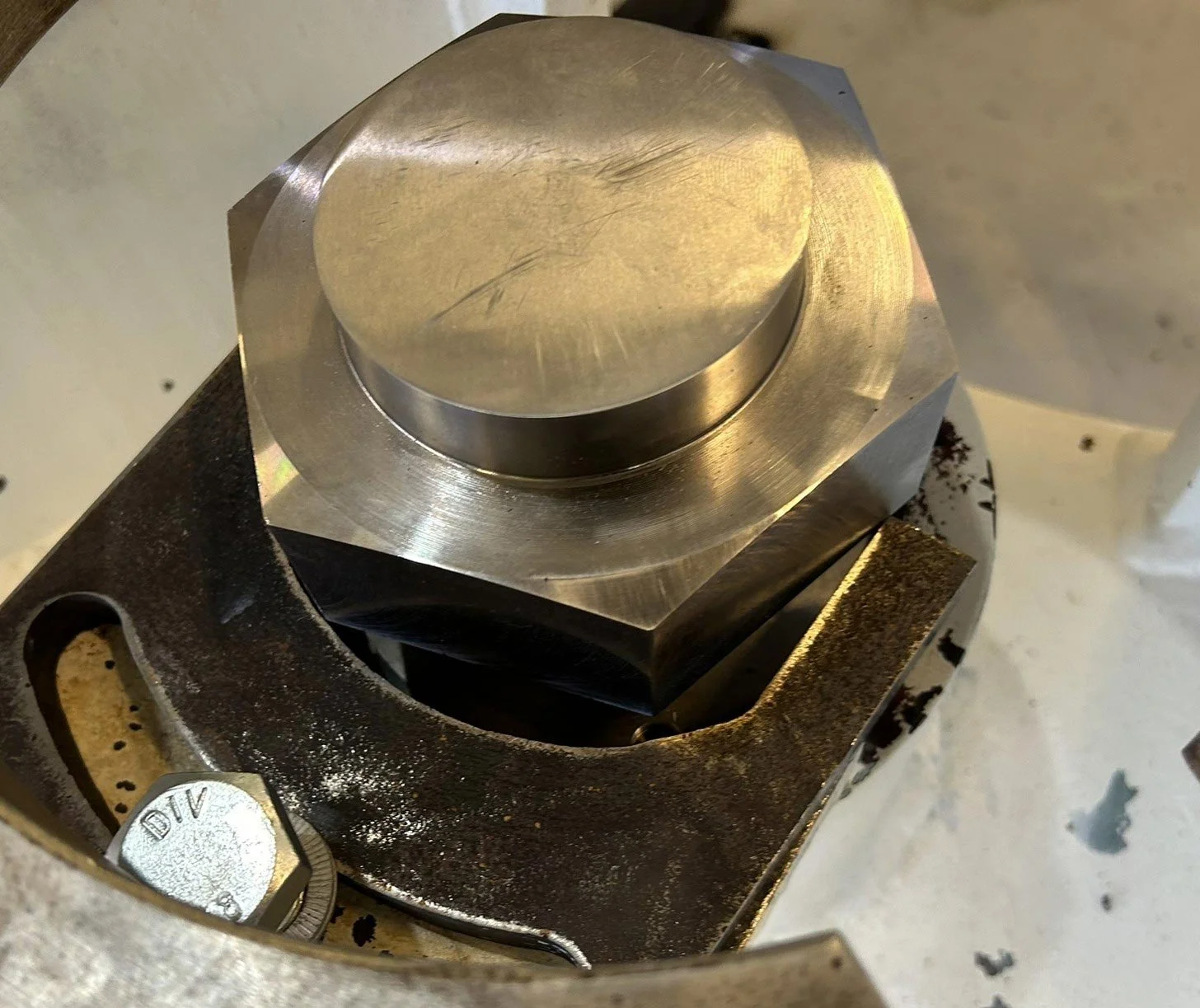

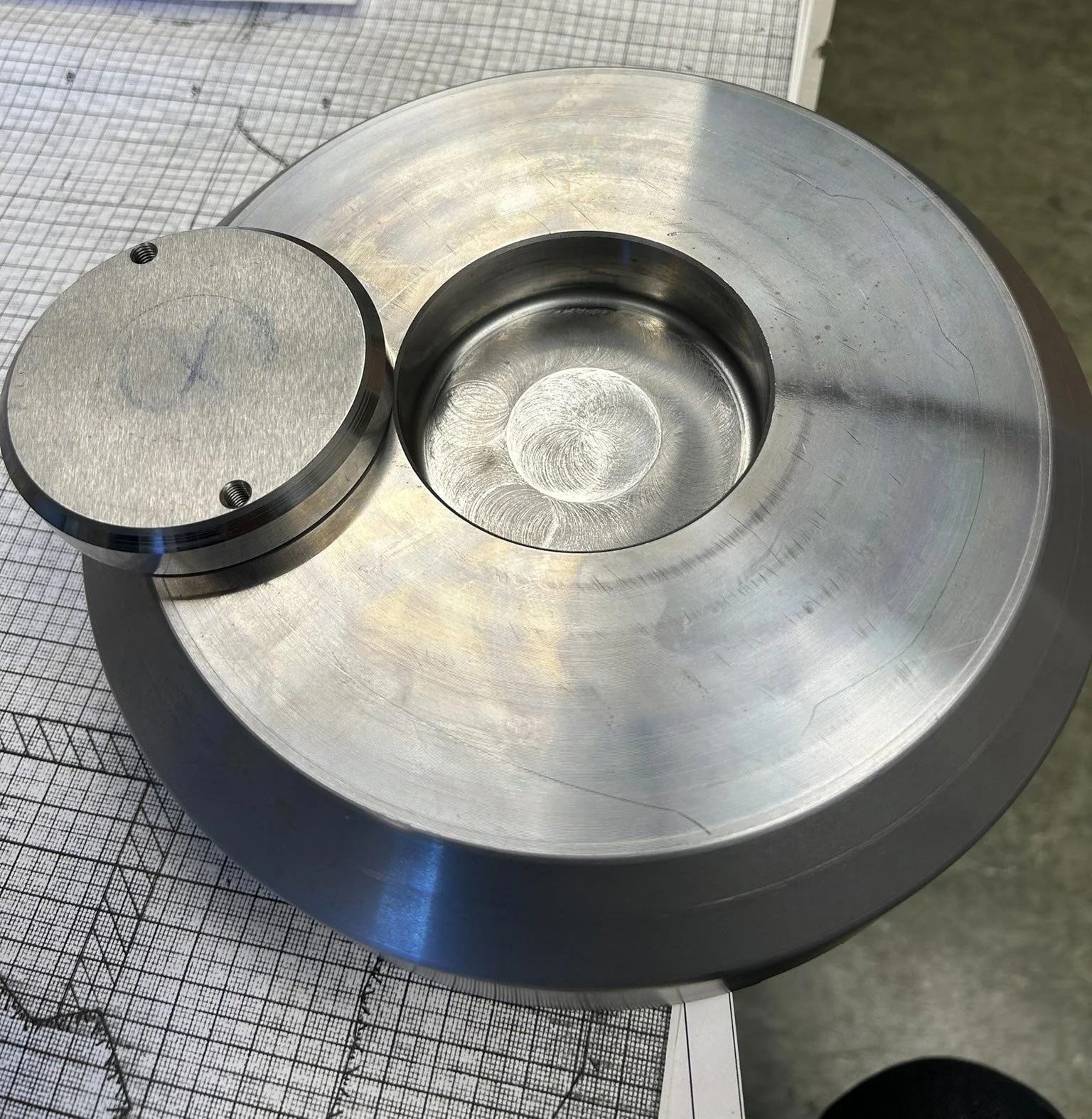

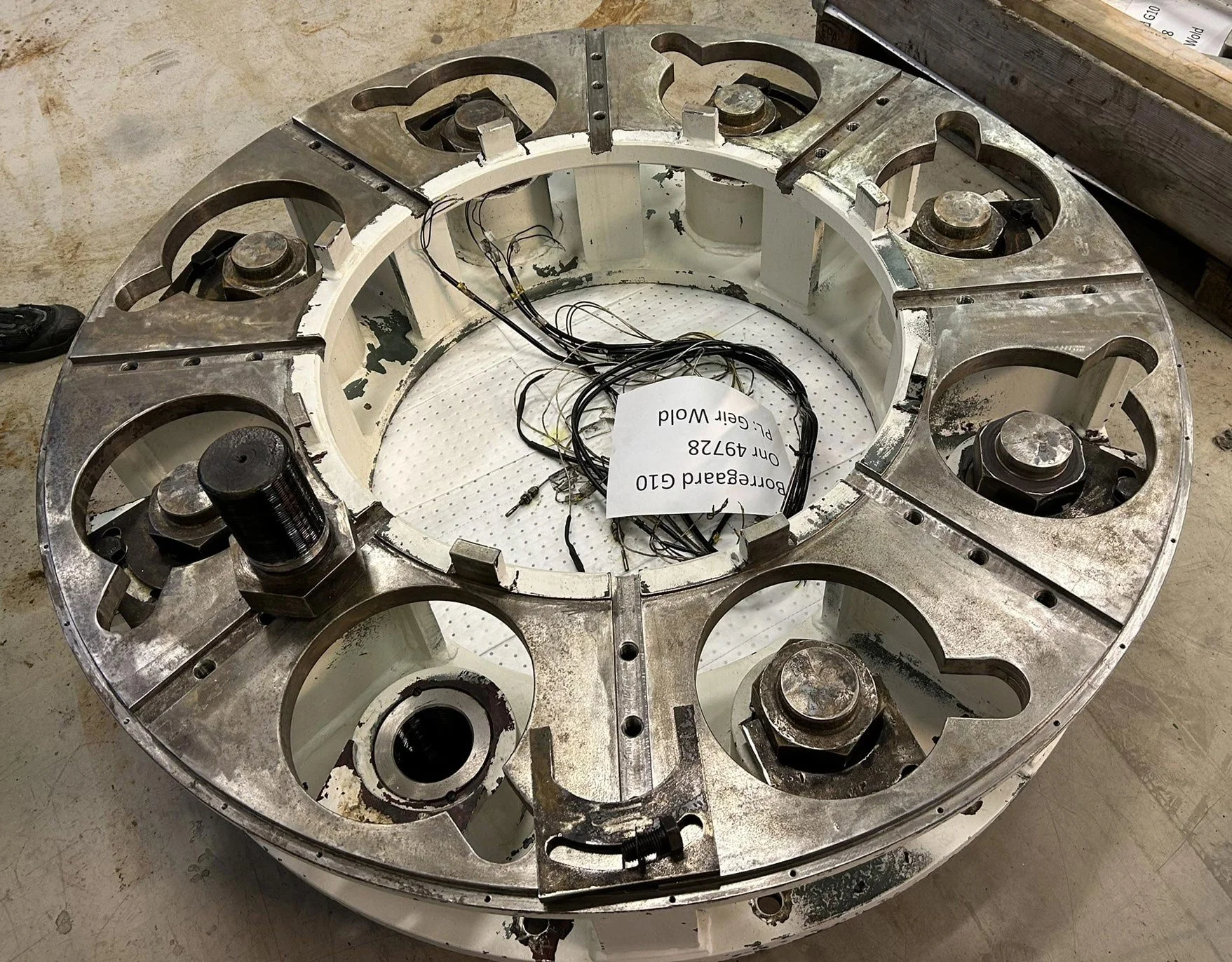

Deksler over øvre kryss ble demontert slik at man kunne få nødvendig tilgang til en nøyere inspeksjon av øvre generatorkryss. Det ble da konstatert at av øvre kryss hadde store sveisesprekker i øvre del av alle 8 stk. forsterkningsribber lokalisert rett under bærelageret.

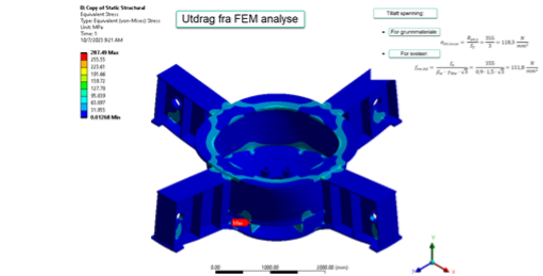

Ondracka Hydropower/ Sirium d.o.o. (Slovenia) ble engasjert for å foreta FEM analyse av øvre kryss basert på original tegning og materialister fra leverandøren (NGEGW – Kina)

På begge sveisemodellene (DHV & DFW) ble det påvist spenningskonsentrasjoner, som er høyere enn tillatte spenninger for sveiser. Plasseringen av spenningskonsentrasjonene faller sammen med de påviste sveisesprekkene. Opptredende spenninger i grunnmaterialet er lavere enn materialets flytespenning. Sveisesprekker er kun påvist på øvre kryss tilhørende aggregat G10 men ikke visuelt påvist på aggregat G11. Begge aggregater opererer uten merkbare vibrasjoner - vibrasjoner er derfor ikke er tatt med i analysen.

Sannsynlig årsak til problemer

1. Spenningskonsentrasjoner på sveisestedet i kombinasjon med feil sveiseprosedyre.

2. Feil eller manglende varmebehandling etter sveising.

3. Utmattelsessprekker på grunn av for høye belastninger.

Ifølge analysen er det en mulighet for at det også kan oppstå sprekker på aggregat G11 over tid.

Reparasjon av eksisterende sveisesprekker ble ikke anbefalt som en langsiktig løsning.

Innføring av termisk energi kan ha betydelig innvirkning på konstruksjonens geometri og samtidig kan det introduseres ytterligere restspenninger som kan forverre situasjonen.

Konklusjon relatert til øvre kryss

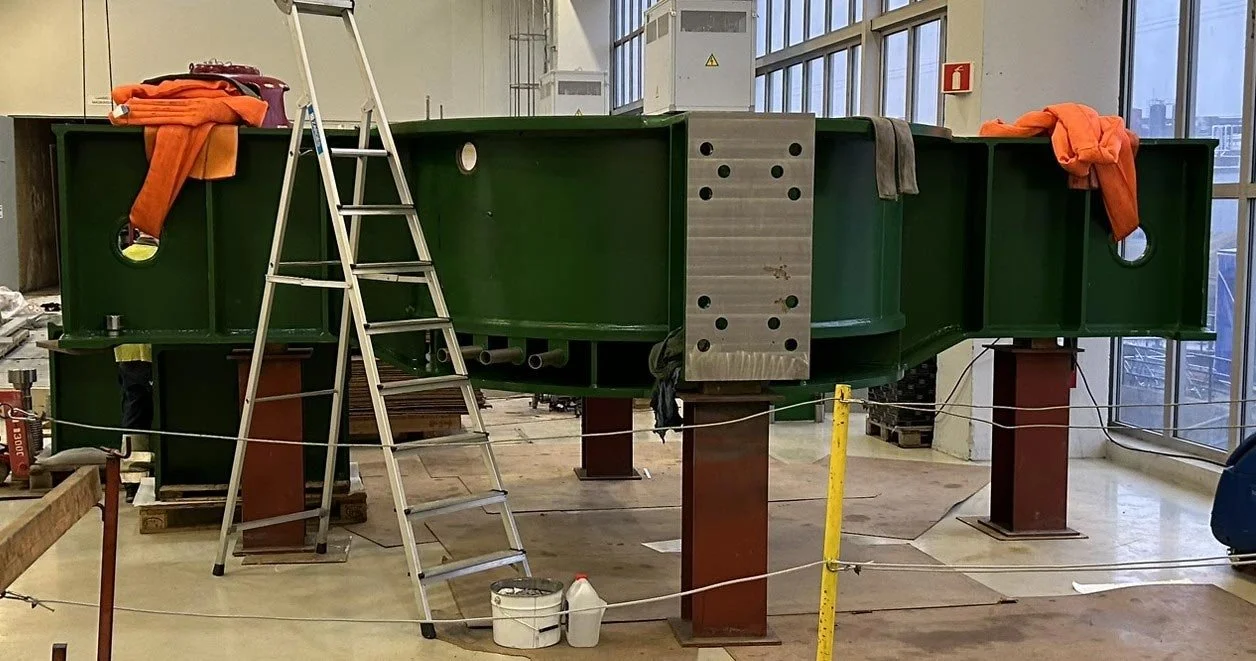

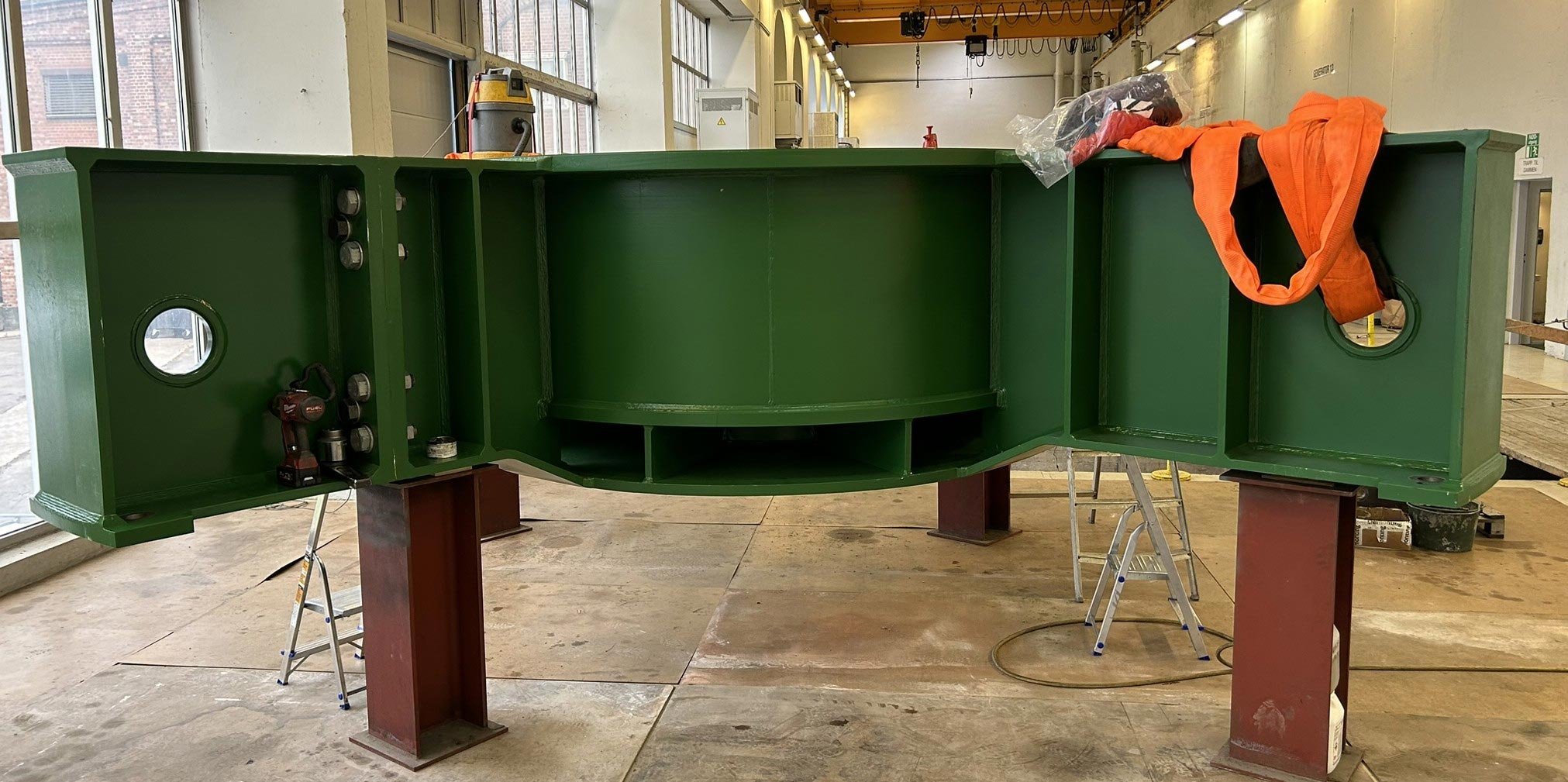

Sirium utarbeider produksjonstegninger for nytt øvre kryss som hensyntar opptredende krefter innenfor tillatte belastningsverdier for sveis og grunnmateriale.

For å sikre at målsettinger gitt ved originaltegning fra NGEGW er korrekt så foretok Sirium omfattende oppmåling av gammelt øvre kryss tilhørende aggr. G10 straks dette ble demontert og plassert i maskinsalen.

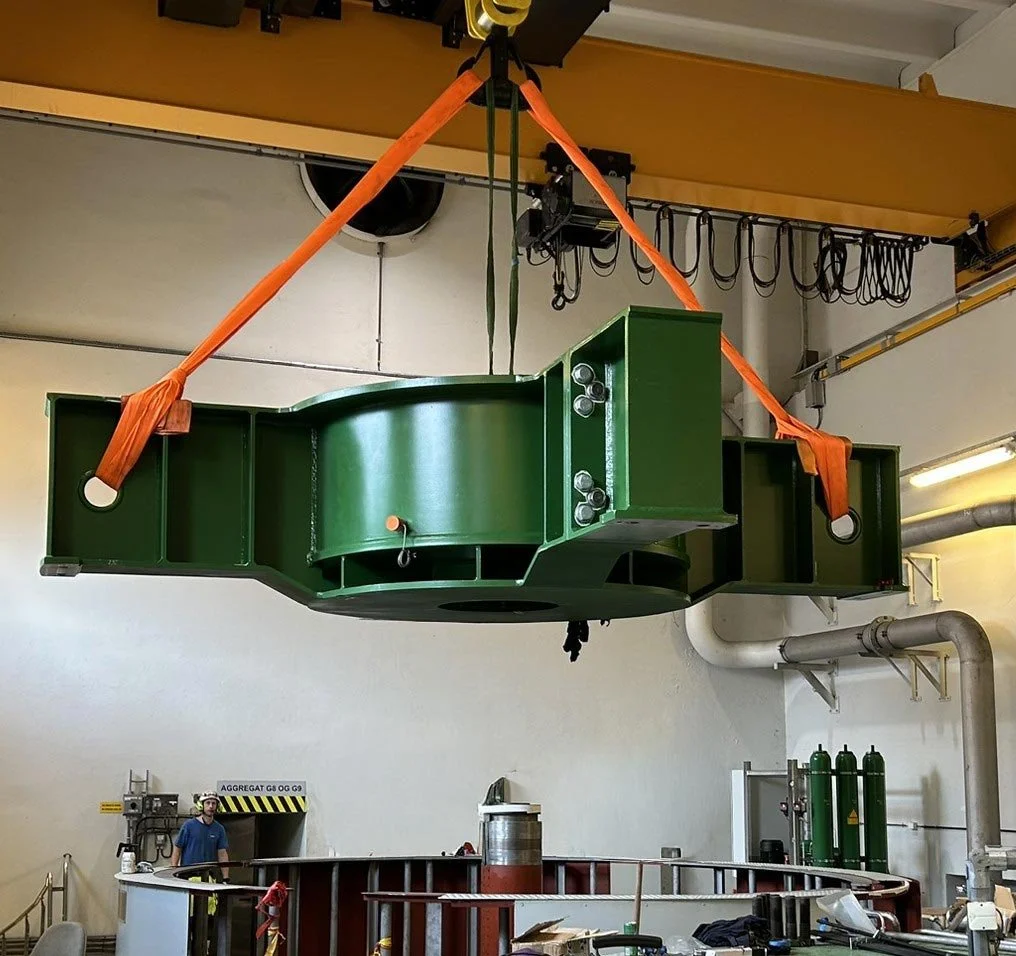

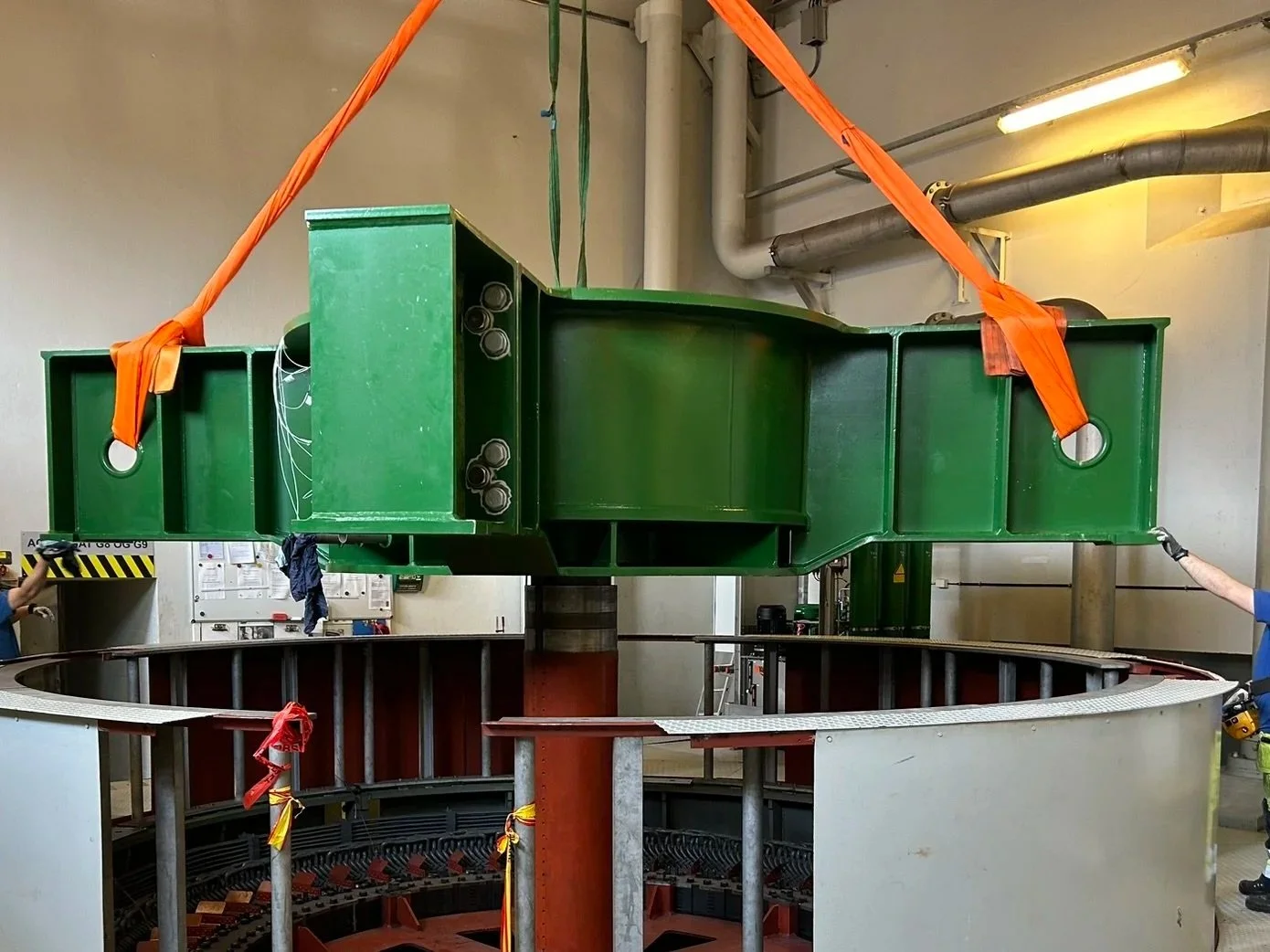

Med bakgrunn i observerte skader på øvre kryss G10 ble det sendt ut forespørsel nytt øvre kryss til både aggr. G10 og G11 hvor kort leveringstid var viktig i tillegg til dokumentert kvalitet og pris.

Ondracka/Sirium d.o.o. fikk kontrakt på begge leveransene.
